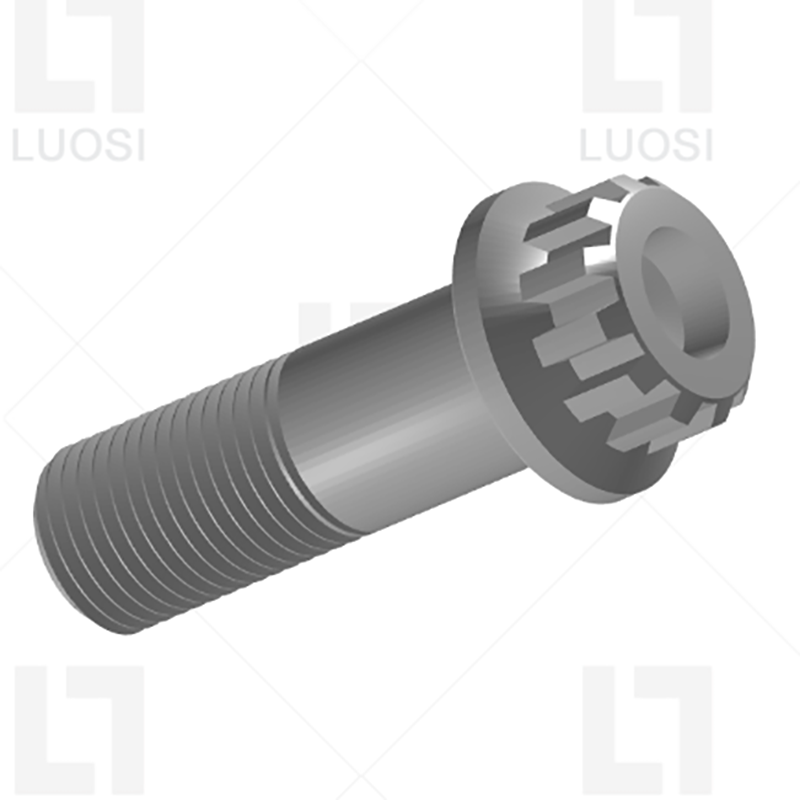

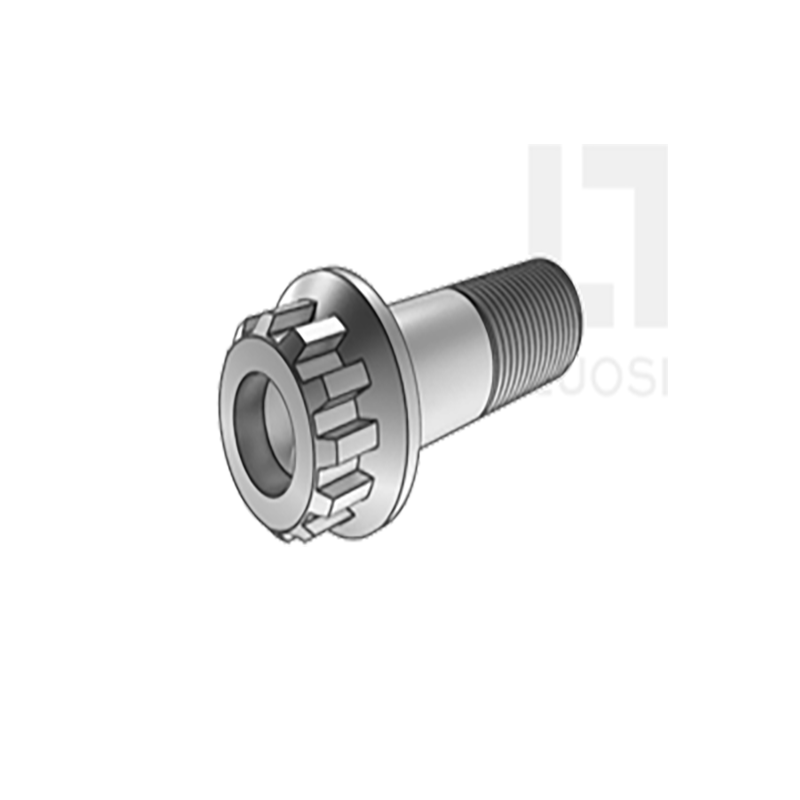

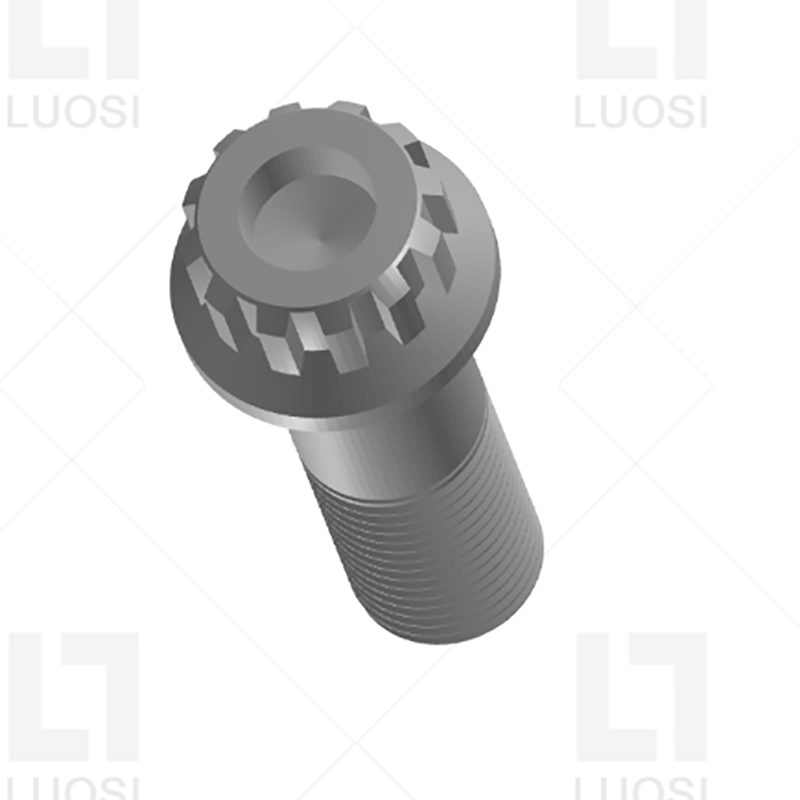

12 ஃபிளேன்ஜுடன் கூடிய டீத் ஸ்ப்லைன் போல்ட்

உறுதியான மற்றும் ஸ்லிப் எதிர்ப்பு இணைப்புகள் தேவைப்படும் திட்டங்களுக்கு 12 டீத் ஸ்ப்லைன் போல்ட்கள் பெரும்பாலும் பொருத்தமானவை. இது சிறந்த முறுக்குவிசையை வழங்கும் மற்றும் இறுக்கும் செயல்பாட்டின் போது போல்ட் நழுவுவதைத் தடுக்கும். Xiaoguo® தொழிற்சாலையால் தயாரிக்கப்பட்ட போல்ட்கள் MS 14157B-1978 இன் செயல்பாட்டுத் தரத்துடன் இணங்குகின்றன.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

விளிம்புடன் கூடிய 12 பற்களின் ஸ்ப்லைன் போல்ட்களின் தலையானது 12 பற்களால் வடிவமைக்கப்பட்டுள்ளது, இது பொருந்தக்கூடிய ஸ்ப்லைன் சாக்கெட் குறடுடன் நெருக்கமாகப் பொருந்தும். அதன் கீழே, ஒரு கேஸ்கெட் போன்ற ஒரு விளிம்பு உள்ளது, இது இணைக்கப்பட்ட பொருளுடன் தொடர்பு பகுதியை அதிகரிக்க முடியும்.

தயாரிப்பு அம்சங்கள்

விளிம்புடன் கூடிய 12 பற்கள் ஸ்ப்லைன் போல்ட்கள் 12 பற்கள் ஸ்ப்லைன் மற்றும் ஃபிளேஞ்ச் என்ற தனித்துவமான அமைப்பைக் கொண்டுள்ளன. 12-பல் ஸ்ப்லைன் அதிக சக்தி பயன்பாட்டு புள்ளிகளை வழங்குகிறது, இது இறுக்கமான செயல்பாட்டை மிகவும் துல்லியமாகவும் மென்மையாகவும் செய்கிறது. விளிம்புகள் அழுத்தத்தை சிதறடித்து, இணைப்பு நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் போல்ட்களை தளர்த்துவதைத் தடுக்கிறது.

இந்த போல்ட்களை காற்றாலை விசையாழி பிளேட்டின் வேருடன் இணைக்க முடியும். பிளேடு போல்ட் 20 டன் மையவிலக்கு விசைக்கு உட்பட்டது. இது சுமைகளைத் தாங்கக்கூடியது. ஸ்ப்லைன் ஹெட் 1,000 N·m ஹைட்ராலிக் டார்க்கைத் தாங்கும். நுண்ணிய இயக்கத்தின் காரணமாக கலவைப் பொருளின் வேர் விரிசல் ஏற்படுவதை flange தடுக்கும். ஒவ்வொரு ஐந்து வருடங்களுக்கும் இது மாற்றப்பட வேண்டும், மேலும் சேதமடைந்த ஒவ்வொரு பிளேடுக்கும் 250,000 அமெரிக்க டாலர்கள் வரை செலவாகும்.

12 பற்கள் ஸ்ப்லைன் போல்ட்களுக்கு பொருந்தக்கூடிய ஸ்ப்லைன் ஸ்க்ரூடிரைவர்கள் தேவை. அவை அறுகோண போல்ட்களை விட மிக உயர்ந்த முறுக்குவிசையை அகற்றாமல் அனுப்பும். உள்ளமைக்கப்பட்ட ஃபிளாஞ்ச் கேஸ்கெட்டைப் போலவே செயல்படுகிறது, எனவே நீங்கள் கூடுதல் கூறுகளில் சேமிக்கலாம். கனரக உபகரணங்களின் பராமரிப்புக்கு இது மிகவும் பொருத்தமானது.

விளிம்புடன் கூடிய 12 பற்கள் ஸ்ப்லைன் போல்ட்களை எளிதில் சேதப்படுத்த முடியாது. பெரும்பாலான மக்களிடம் ஸ்ப்லைன் கருவிகள் இல்லை. விளிம்புகள் போல்ட்களை அதிர்வுகளின் கீழ் சரிசெய்து வைத்திருக்க முடியும், மேலும் அவை திருட்டு ஆபத்து உள்ள பொது இயந்திரங்கள் அல்லது ரயில் பாதைகளில் பயன்படுத்தப்படுகின்றன. உயர் அதிர்வு பகுதிகளுக்கு (கம்ப்ரசர்கள், ஜெனரேட்டர்கள்), அவை உறுதியாக சரி செய்யப்படலாம். ஸ்ப்லைன் டிரைவர் வெளியே வரமாட்டார். செரேட்டட் ஃபிளாஞ்ச் விருப்பம் மேற்பரப்பைக் கடிக்கலாம். பூட்டுதல் வாஷர் தேவையில்லை.

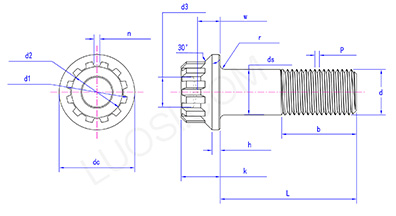

தயாரிப்பு அளவுருக்கள்

திங்கள்	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
dc அதிகபட்சம்	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
டிசி நிமிடம்	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k அதிகபட்சம்	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
கே நிமிடம்	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h அதிகபட்சம்	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
ம நிமிடம்	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b நிமிடம்	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 அதிகபட்சம்	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 நிமிடம்	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w நிமிடம்	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds அதிகபட்சம்	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds நிமிடம்	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 அதிகபட்சம்	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 நிமிடம்	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 அதிகபட்சம்	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 நிமிடம்	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n அதிகபட்சம்	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n நிமிடம்	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r அதிகபட்சம்	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
ஆர் நிமிடம்	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
